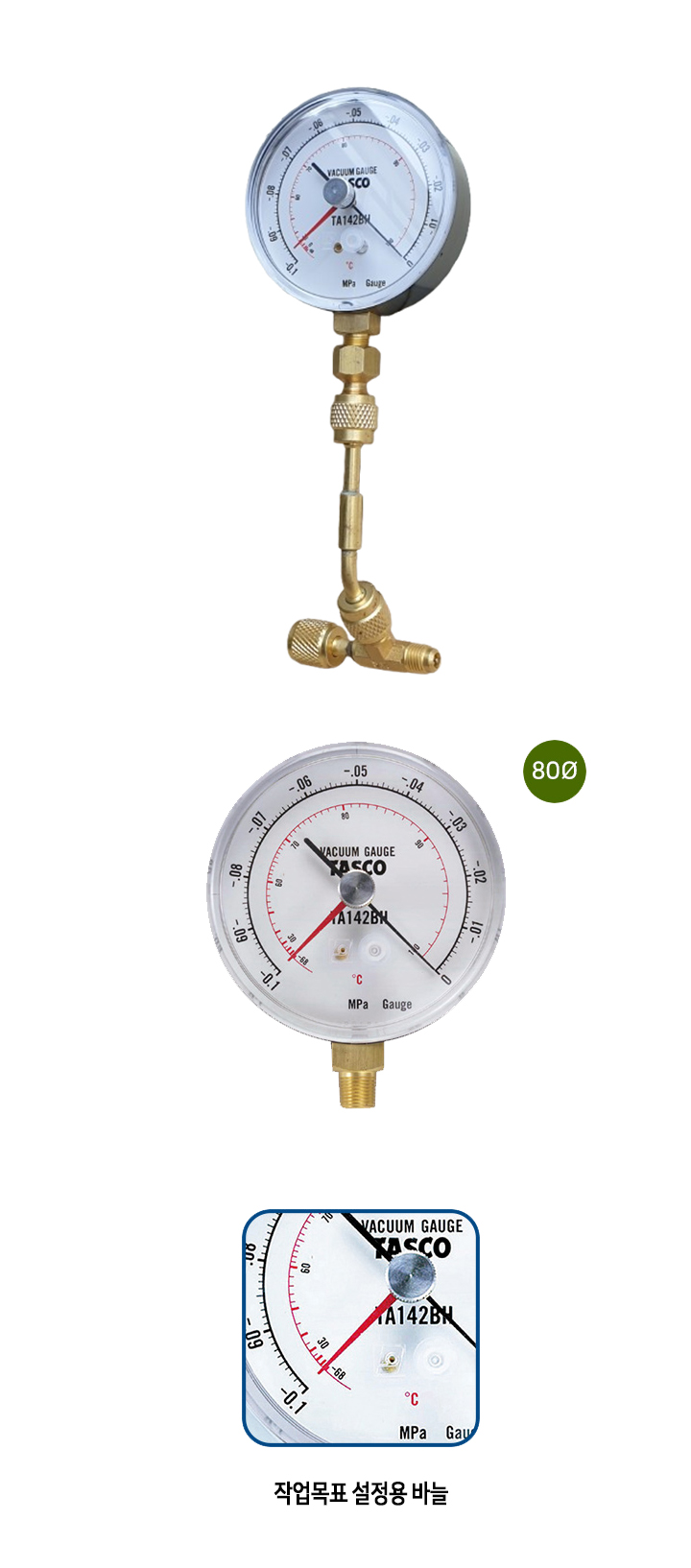

■ 진공작업키트　TA142BH-VWK

○ 아날로그 진공게이지를 작업현장에서 바로 쓸 수 있게 만든 키트

○ 1/4″후레아 수컷포트(냉매주입구)에 연결해 진공작업에 사용 가능

○ T자니플 어댑터를 탈거할 경우 진공펌프에 장착도 가능

※ 진공작업을 마치면 키트를 제거한 뒤 냉매를 주입하세요.

※ 진공게이지 눈알(TA142BH)에 대한 설명

○ 시인성이 뛰어난 80Ø 아날로그 진공게이지

○ 압력표시단위 : MPa (이 단위 하나만 사용)

○ 표시범위 : 0MPa(대기압) ~ -0.1MPa(완전진공)

○ 연결규격 : 1/8″NPT(매니폴드용 압력게이지와 동일)

○ 80Ø의 대형 사이즈

○ 물 증발온도 눈금 포함

○ 진공목표 설정용 바늘 탑재

○ 일본 내 생산제품(Made In Japan)

※ 주의사항

－현장의 상황에 맞춰 작업이 원활하도록 각도를 조절해가며 설치하세요.

－진공게이지와 1/4″플레어변환 어댑터는 록타이트로 고정되어 있으므로

　어댑터를 분리하지 마세요. 불가피하게 분리했다가 재결합할 경우엔

　밀봉을 위해 반드시 록타이트를 바르거나 테프론테이프를 감아주세요.

■ 사용방법(예시)　

※ 이 진공게이지는 0MPa에서 -0.1MPa까지 표시되며,
　 이 구간이 100개의 미세한 눈금으로 나뉘어 있습니다.
　 0MPa(대기압)=760Torr이며, -0.1MPa(완전진공)=0Torr입니다.
　 그러므로 100개의 눈금 중 1칸 간격은 7.6Torr에 해당합니다.

1. 검은 바늘이 0에 오도록 영점을 조정해주세요.
2. 빨간바늘(작업기준 지침)을 -0.1에서 1칸 옆의 눈금에 맞추세요.
　 (위의 제품 사진에서와 동일한 위치)
3. 이 빨간바늘에서의 진공도는 -0.099MPa=7.6Torr입니다.
4. 진공작업 후 진공펌프를 끄고 그로부터 10분 후에도
　 검은바늘이 빨간바늘의 위쪽으로 넘어가지 않으면
　 진공이 정상적으로 잡힌 것으로 보아도 무방합니다.

※ 위에서 언급한 작업완료 진공도(7.6Torr)는 예시입니다.
　 냉동기 종류마다 진공의 기준은 제각기 다를 수 있음을 참고해주세요.
※ 아날로그 게이지는 디지털 게이지에 비해 정확도가 많이 낮습니다.
　 높은 정확도를 요할 경우 디지털 진공게이지를 사용하시기 바랍니다.


※ 진공도 단위변환(MPa→Torr)

○ -0.099MPa = 7.6Torr
○ -0.098MPa = 15.2Torr
○ -0.097MPa = 22.8Torr
　
※ 0.000MPa(=760Torr)는 대기압이며, -0.100MPa(=0Torr)는 완전진공입니다.
※ 작은 1칸의 간격은 0.001MPa이자 7.6Torr(760Torr÷100)에 해당합니다.
