※ 주의사항(필독요망)

< 작업 준수사항 >

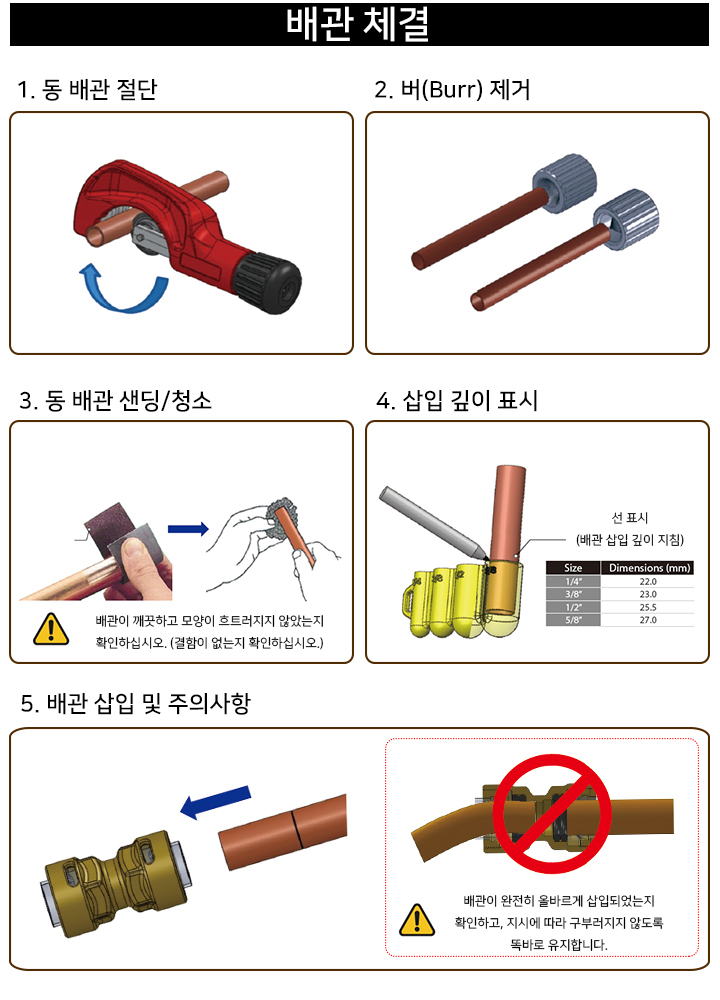

- 동관 끝에 찌그러짐이나 버(커팅 보풀)가 없어야 합니다.
- 라인마킹기로 동관에 삽입깊이를 표시한 후 삽입하세요.

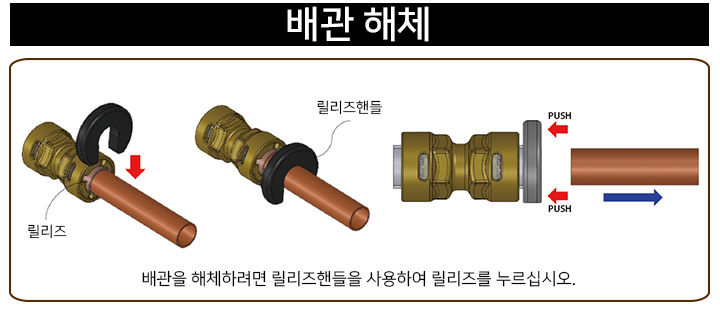

- 끼워진 동관은 릴리즈핸들을 사용해야만 뺄 수 있습니다.


< SB1 시리즈별 사용용도 비교 >

￭ SB1 C ━ 양쪽 동관 삽입, 서로 같은 직경, 일자 형태
￭ SB1 E ━ 양쪽 동관 삽입, 서로 같은 직경, 직각 형태
￭ SB1 RC ━ 양쪽 동관 삽입, 서로 다른 직경, 일자 형태
￭ SB1 RE ━ 양쪽 동관 삽입, 서로 다른 직경, 직각 형태
￭ SB1 S ━ 한쪽은 동관 삽입, 한쪽은 후레아수컷나사 삽입
￭ SB1 P ━ 한쪽은 동관 삽입, 한쪽은 삼성실외기포트 부착

※ 이 상품은 주문시 다음과 같이 세부 품목을 선택하셔야 합니다.

선택옵션	제품명	규격	가격

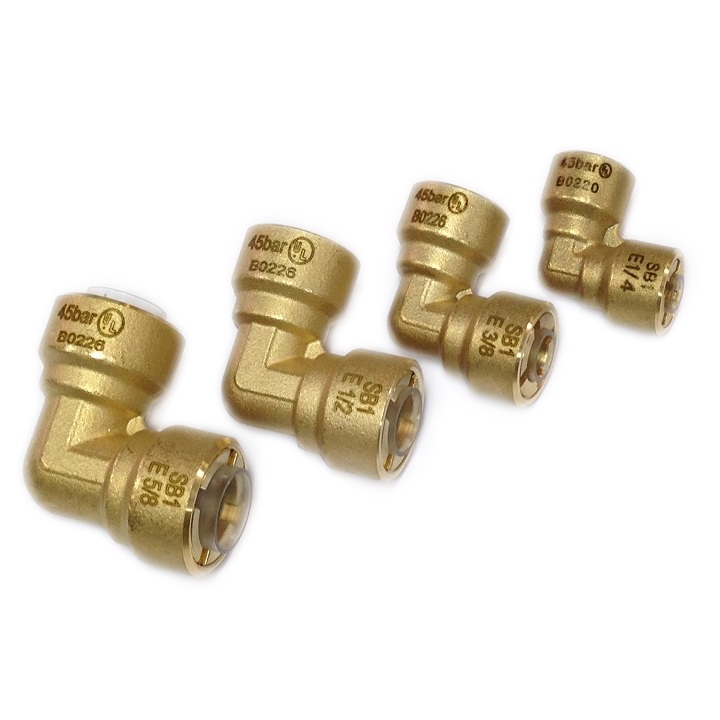

	SB1E (엘보) (동일한 직경의 두 동관을 연결해주는 유니온 피팅, 90도 엘보형)	1/4″(6mm)	6,000원
		3/8″(9mm)	6,800원
		1/2″(12mm)	7,600원
		5/8″(15mm)	9,000원
		3/4″(19mm)	14,600원
		7/8″(22mm)	15,500원
		1-1/8″(28mm)	44,500원

※ 정확한 작업을 위해서는 반드시 작업시 '라인마킹기'를 사용하셔야 합니다.

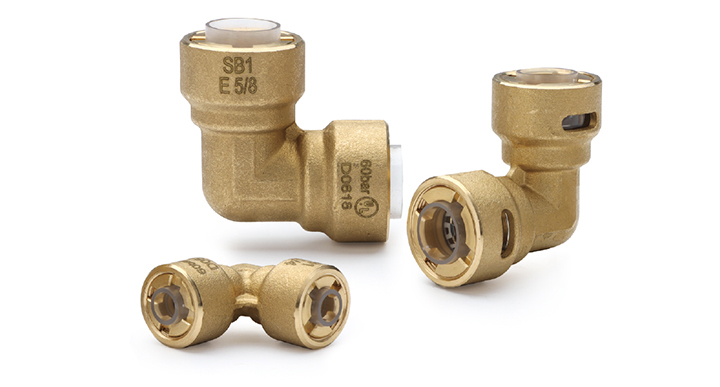

○ 제품 특징

SB1 냉매용 피팅의 혁신성

- 간편하고 신속한 밀어넣기 체결 방식 구조

- 누설 방지 2중 고무 씰링 구조

- 견고한 황동 몸체

- 생산성 향상, 시간 절약, 인건비 절약

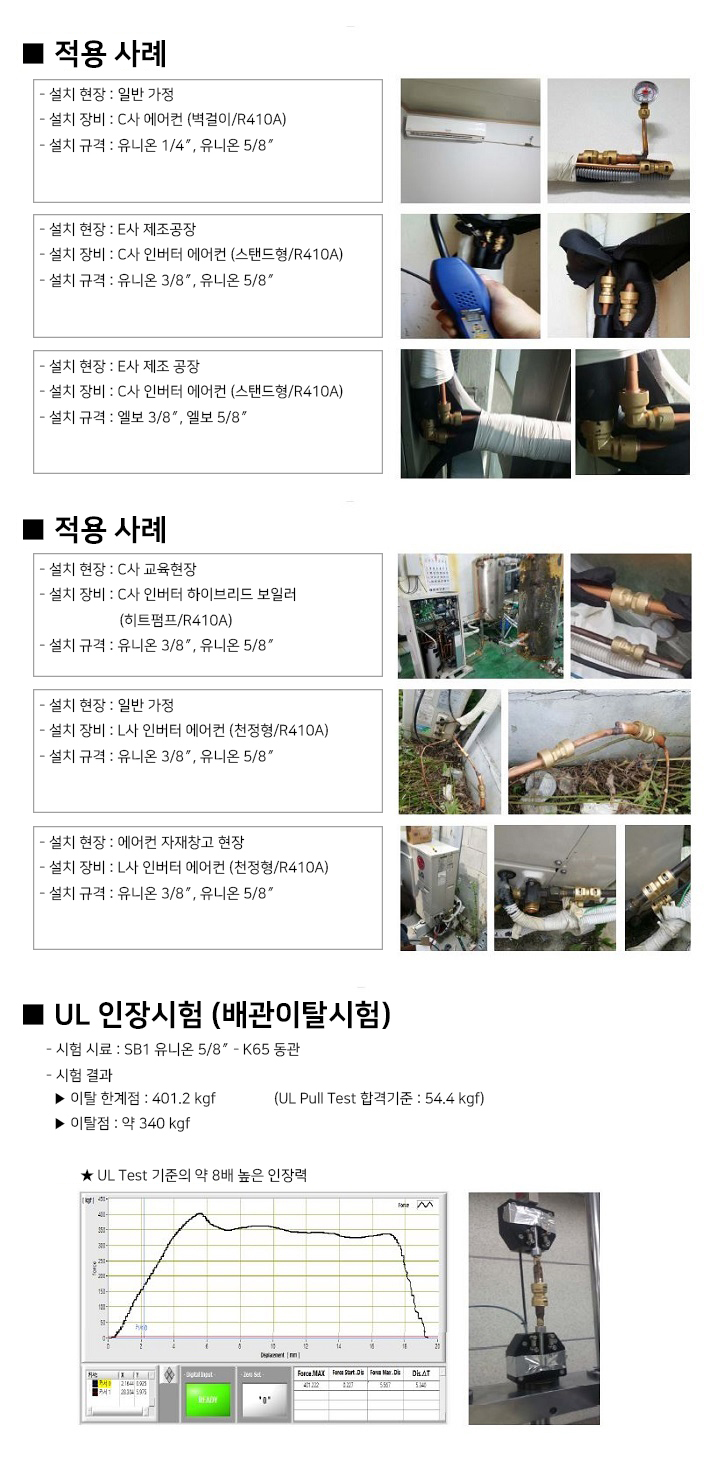

○ 사용처

- 가정용, 상업용 에어컨

- 냉동/냉장 시스템, 칠러, 공기조화기

- 냉동 공조 배관

○ 사용 환경

- 적용 배관 : 동 배관 KS D 5301 - C1220 계열

- 적용 냉매 : R22, R32, R134A, R290, R410A, R507, R600A, R404A
                R407A, R407C, R500, R454B, R448A, R449A

- 최대 사용 압력(MWP) : 870psi (60bar, 61kgf/㎠)

- 최소 버스트 압력 : 4,355psi (300bar, 306kgf/㎠)

- 진공 압력 성능 : 200 Microns

- 진공 저항 등급 : UL 109

- 온도 범위 : -40℉ (-40℃) ~ 250℉ (121℃)

○ 적합성

- 승인 오일 : POE, PVE

- 승인 튜브 공차 : ASTM B280, UNI EN 12735

- 승인 튜브 유형 :

  * 경질배관 : 1-4″~7/8″타입 ACR, M, L, K

  * 연질배관 : 1-4″~7/8″타입 ACR, L, K

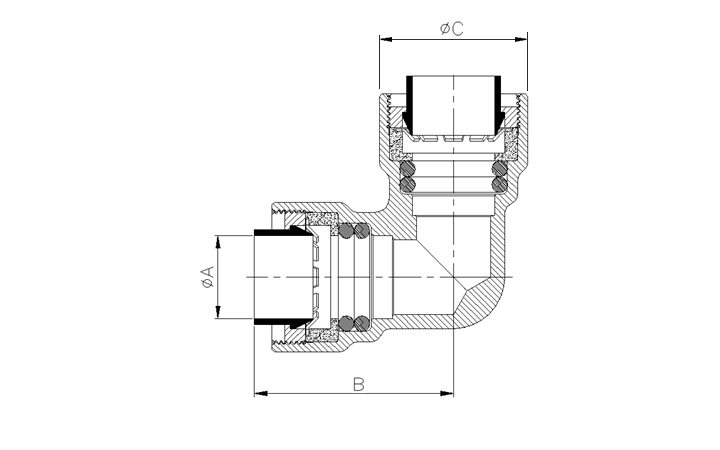

○ 제품 규격

제품명	치수
	ØA [mm]	B [mm]	ØC [mm]
SB1E 1/4″	6.35	29.5	20
SB1E 3/8″	9.52	32.0	24
SB1E 1/2″	12.70	36.0	27
SB1E 5/8″	15.88	39.0	30
SB1E 3/4″	19.05	44.0	37
SB1E 7/8″	22.22	45.0	40
SB1E 1-1/8″	28.58	50.0	48
